Точность – 3,5 мм на 20 м

Автоматическая калибровка

Инерциальная система регистрации сканов

Угол поля зрения – 360° х 282°

Время сканирования – от 94 с

3 камеры

Разрешение – до 316 Мп

Полевой контроллер с Wi-Fi, ОЗУ 8 Гб, SSD

Экран 10.1”, навигационный датчик

2 режима работы

Аккумулятор – Li-Ion 6500 мА/ч

Защита IP55

03 Особенности Ttimble X7

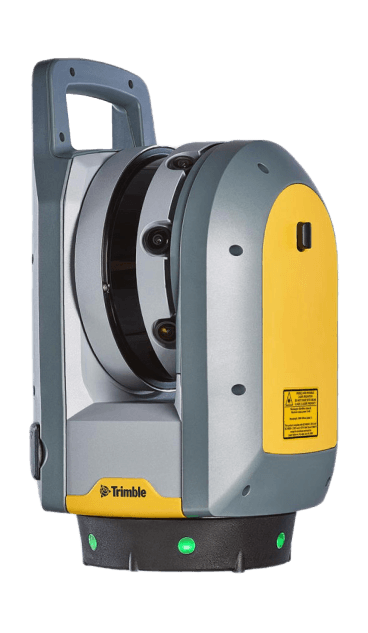

3D-сканер Trimble X7 оснащен 3 соосными камерами с суммарным полем зрения 360° х 282°. Каждый сенсор обладает разрешением 10 Мп.

Средняя квадратическая ошибка измерений составляет 2 мм. Угловая точность достигает 21”

3 соосные камеры

Высокая точность

Сканер оснащен технологией сшивки облаков точек в реальном времени. Присутствует инерциальная система авторегистрации Trimble Registration Assist.

Стандартный применяется для быстрого сканирования. Режим высокой чувствительности актуален для съемки сложных поверхностей,

Современные технологии

2 режима работы

04 Описание

Автоматический компенсатор обладает диапазоном ±5°. Конструкция позволяет снизить влияние вибраций и ветряных нагрузок на лазерный сканер, выполняя более четкие снимки. При необходимости компенсатор можно отключить.

3D-сканер Trimble X7 оснащен 3 соосными камерами с суммарным полем зрения 360° х 282°. Каждый сенсор обладает разрешением 10 Мп. Средняя квадратическая ошибка измерений составляет 2 мм. Угловая точность достигает 21”, а достоверность положения точек в облаке напрямую зависит от расстояния до них от сканера – 2.4 мм на 10 м, 3.5 мм на 20 м и 6 мм на 40 м.

Связь осуществляется с помощью 2-частотного Wi-Fi, который исключает влияние посторонних сигналов. Кроме того, информация передается по USB-кабелю. Данные хранятся на съемной SD-карте объемом 32 Гб, которая поставляется в комплекте.

2 режима работы предназначены для разного типа съемок. Стандартный применяется для быстрого сканирования объектов – время работы составляет около 94 сек. Режим высокой чувствительности актуален для съемки сложных поверхностей, а также обладающих разнородным коэффициентом отражения.

04 Возможности

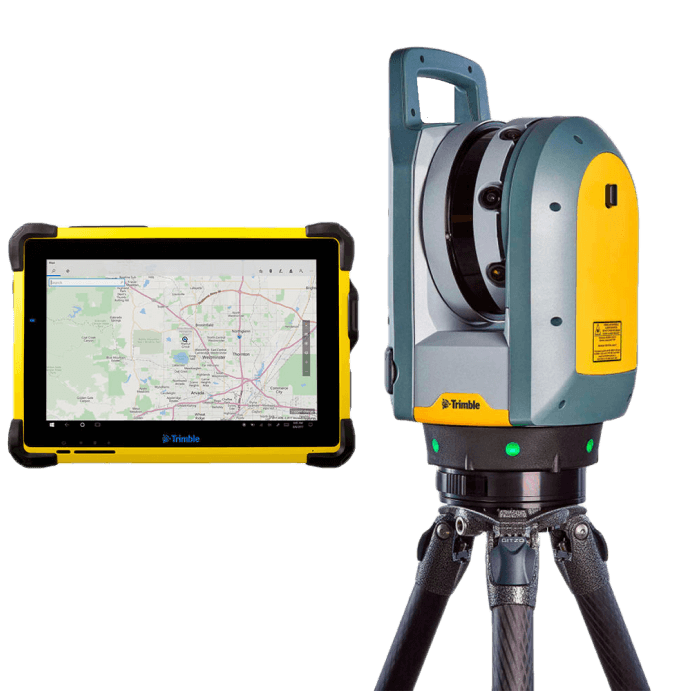

В комплекте поставляется планшет для управления и работы со сканером в полевых условиях. Процессор Intel Core i7 позволяет запускать современное ПО, в том числе, офисное благодаря ОС Windows 10. Благодаря оперативной памяти 8 Гб и встроенному SSD-диску на 256 Гб, планшет способен быстро редактировать данные и просматривать данные в поле, без необходимости камеральной обработки.

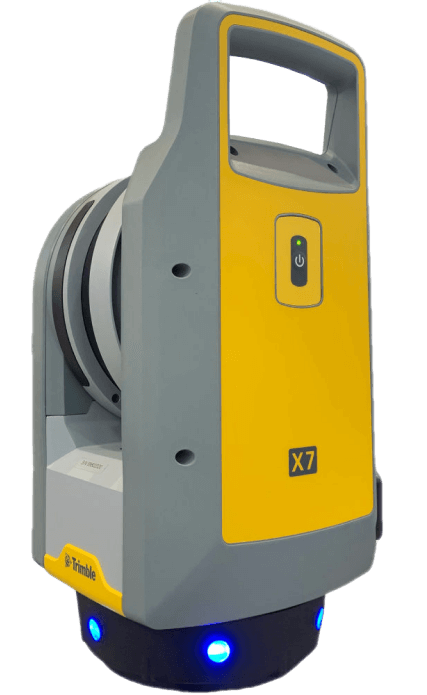

Корпус усилен прорезиненными вставками для защиты платы при падениях. Стандарт IP55 гарантирует исправную работу в неблагоприятных погодных условиях

Корпус защищен от проникновения пыли и влаги по стандарту IP55. Это означает, что вы можете пользоваться им в условиях сильной запыленности и под проливным дождем, не опасаясь за исправность прибора. Рабочая температура от – 20 °С до + 50 °С позволяют эксплуатировать сканер практически при любой погоде.

Аккумулятор емкостью 6500 мА/ч обеспечивает бесперебойную работу в течение 4 ч. В комплекте поставляются 3 батареи для своевременной замены источников питания в случае, если один их них разрядится. Док-станция и кабели приобретаются отдельно.
